Особенности

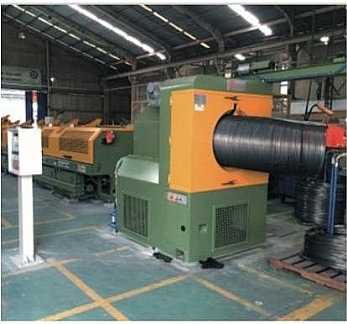

Стан чистового волочения фосфатированной проволоки (калибрующий стан с одной ступенью обжатия) применяется для калибровки проволоки (обжатие ~3%) из низкоуглеродистой стали марки AISI 1018-1022 под высадку винтов самонарезающих (саморезов) и самосверлящих, а также проволоки для холодной высадки (CHQ) для производства крепежных изделий, таких как болты, винты, гайки, заклепки, гвозди и другой крепёж. Проволока для холодной высадки (CHQ) представляет собой разновидность стальной проволоки, которая изготавливается путем волочения и отжига катанки. Готовая продукция имеет калиброванную под необходимый диаметр, фосфатированную гладкую, ровную поверхность без окалины и царапин - идеально подходит для высадки изделий, снижает расход инструмента.

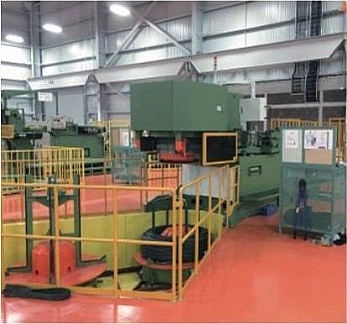

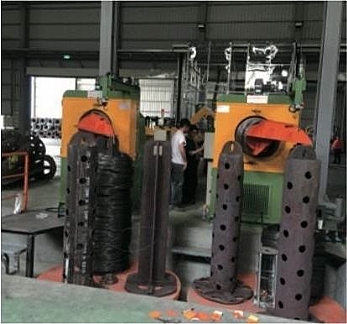

Волочильный барабан и волокодержатель без системы водяного охлаждения. Стан оборудован пневматическим устройством вертикальной подачи мотка проволоки в узел чистого волочения - заключительная операция, для придания готовому изделию требуемых форм. Для формирования бунтов в линии используются розетты. Они устанавливаются на вращающуюся площадку моторизованной тележки. В процессе производства витки профилированной проволоки укладываются на розетту с заданным шагом. Этим достигается прогрессивный способ формирования бунтов. Линия снабжена двумя моторизованными тележками, чем обеспечивается непрерывность всего технологического процесса. Перемещение тележек осуществляется по специальным рельсам, расположенным перпендикулярно основной оси линии.

Характеристики

• Общая потребляемая мощность: 18.8 кВт.
• Расход воды: 0 М3/час.
• Расход воздуха: 160Л/час.
• Производительность: 80-100 тонн в Месяц.

Диаметр проволоки: 5.5 мм – 0.8 мм. Двигатель: переменного тока мощностью ф. TECO с инвертором ф. Rehymebus. Диаметр кабестана (барабана): 760-400 мм. Рабочая поверхность кабестана высотой 30 мм покрыта карбидом вольфрама. Скорость протяжки: 0-150 М/мин. Оборудование для финишной протяжки оснащено электрической панелью управления, устройством контроля длины волочения (калибровки), устройством вертикальной подачи мотка проволоки с пневматическим механизмом. Матрицедержатель оснащен мыльницей для подачи подсмазочного покрытия.

Спецификация

• NSC-760S для калибровки проволоки под высадку болтов, винтов, гаек, гаечной заклёпки и др. изделий.
• NSC-600S для калиборовки проволоки пол высадку саморезов, винтов и шурупов.
• NSC-400S для калибровки проволоки под высадку винтов, саморезов диаметром менее 3.0 мм, а также гвоздей, заклепки под молоток, вытяжной заклепки и др.

Чертёж стана

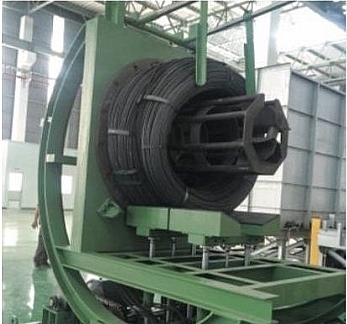

Рабочая высота устройства вертикальной подачи мотка проволоки с пневматическим механизмом - 5 метров!!!
