Особенности

Протяжка - это высокопроизводительный и высокоточный многопоточный инструмент. Он может протягивать различные формы внутренней поверхности (например, круглое отверстие, многоугольное отверстие и различные шлицевые отверстия) и внешней поверхности (например, углубление в основании лопастей паровой турбины, внешнего зубчатого колеса, полукруглого отверстия соединительной шины и поверхности шпунта и т. д.) В зависимости от вида протягивания — наружного или внутреннего — различают, соответственно, наружные и внутренние протяжки. Протяжки работают на разрыв (протягивание), а прошивки — на сжатие (проталкивание). При протягивании совмещаются операции черновой, получистовой и чистовой обработки. Это повышает производительность, сокращает номенклатуру применяемых режущих и мерительных инструментов, уменьшает число станков и технологической оснастки. Протягивание обеспечивает точность обработки по 7—6-му квалитетам и Ra= 1,25÷2,5 мкм. При применении твердосплавных выглаживателей Ra = 0,080÷0,160 мкм. Протяжки обладают высокой стойкостью вследствие того, что режущие кромки их зубьев совершают за цикл обработки самый короткий путь, в десятки раз меньший, чем режущие кромки других инструментов. При обработке протягиванием легко осуществляется автоматизация производства.

Характеристики

Протяжки прошивного типа

Как правило используются на определенной протяжной машины или предварительного шлифования.

Винтовая протяжка

Форма внутренних зубчатых колес спиральна по сравнению с валом, обычно используемая для винтовой трансмиссионной системы.

Круглая протяжка

Круглые протяжки — это отделочные протяжки, используемые для высокоточного круглого отверстия, для круглой протяжки используются шлифованные зубы для улучшения поверхности до 0,005 мм.

Протяжка для обработки шлицевых отверстий

Данные протяжки используются для трансмиссионных систем, чтобы улучшить ее структуру.

Протяжка для обработки эвольвентных шлицев

Эвольвентные протяжки используются в автомобильном массовом производстве, переменные шлицы и круглые зубья — для повышения точности.

Протяжка с эвольвентной линией зуба

Данные протяжки используются в устройствах снижения скорости и трансмиссионных устройствах.

Протяжки специальной формы

Могут быть изготовлены различные сложные формы заготовки, такие как внешний шлиц ротора или другая специальная форма.

Сборная протяжка

Сборная протяжка собрана из нескольких протяжек, чтобы увеличить срок службы инструмента и иметь возможность обрабатывать деталей особой формы заготовки.

Спецификация

Круглая протяжка

Зубчатая протяжка

Фасонная протяжка

Протяжка для обработки шлицевых отверстий

Протяжки специальной формы

Технология

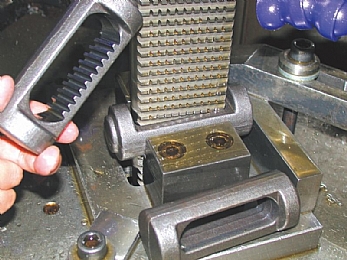

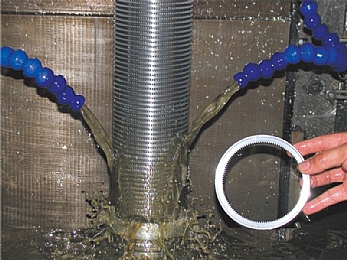

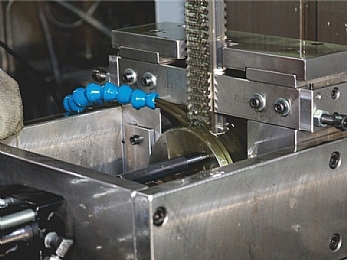

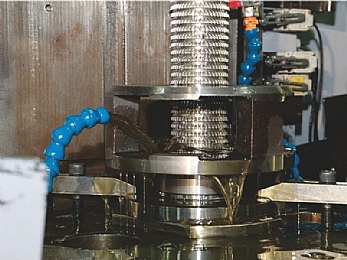

Протягивание отверстий производится в следующей последовательности: заготовка с предварительно просверленным отверстием насаживается на переднюю направляющую часть протяжки, которая своим хвостовиком присоединяется к тяговому патрону станка. В процессе рабочего хода протяжка протягивается кареткой станка сквозь отверстие в заготовке, которая при этом упирается в опорную плоскость станка или приспособления и удерживается на ней силой трения. Когда протяжка пройдет сквозь отверстие в заготовке, обработанная деталь падает в корыто станка либо рабочий снимает ее со стола. Затем дается обратный ход, отсоединяется протяжка от тягового патрона, очищается от стружки, после чего весь цикл работы повторяется.

Зубчатые колеса и детали

Детали коробки передач

Эвольвентные шлицы

Детали мотоциклов

Детали автомобилей
